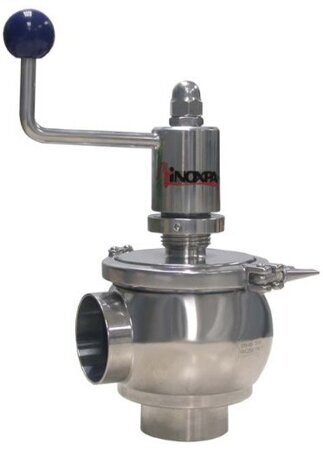

Седельные клапаны с ручным приводом

Серия клапанов NLM от Inoxpa представляет собой отсечные седельные клапаны с ручным приводом - специально спроектированы для процессов, в которых не требуется автоматизация. Клапаны могут быть также использованы вместо регулирующего клапана (с параболическим затвором).

Принцип работы

Открытие/закрытие клапана серии NLM производится с помощью специальной рукоятки.

Конструкция и характеристикиседельные клапаны с ручным приводом NLM

Возможно два  исполнения:

  1. Отсечной клапан.
  2. Распределительный клапан.

Стопорная гайка, блокирующая позицию.

Корпус клапана регулируется на 360º.

Присоединения под сварку (мм или дюймы).

Материалы

Материал деталей, которые контактируют с продуктом: нержавеющая сталь AISI 316L.

Все другие детали клапана: нержавеющая сталь AISI 304.

Материал прокладок: EPDM согласно FDA 177.2600.

Обработка внутренней поверхности: Ra ≤ 0,8 μm.

Обработка внешней поверхности клапана: зеркальная полировка.

Возможные опции исполнения:

  • Паровой барьер (когда необходима стерилизация штока).
  • Корпус может быть выполнен с рубашкой обогрева.
  • Параболический затвор (регулирующий клапан).
  • Обработка внутренней поверхности Ra ≤ 0,5 μm.
  • Материал прокладок: NBR или FPM .
  • Возможные присоединения: SMS, DIN, Clamp, FIL-IDF, RJT, и другие.

возможность исполнения клапана

Спецификация

Размеры DN 25 - DN 100 DN 1"- DN 4"
Рабочая температура -10 ºC до +120 ºC (EPDM)
+140 ºC (SIP, макс. 30 мин)
14 ºF до 248 ºF
284 ºF
Max. рабочее давление 10 бар 145 PSI

чертеж клапана

DN A C E Fmin H H1
25 1" 50 56 125 22 295 240
40 1 1/2" 60 68 22 325 255
50 2" 70 84 32 345 265
65 2 1/2" 80 100 36 385 285
80 3" 90 115 36 420 305
100 4" 125 138 40 485 345


Технические характеристики в .pdf (215 КБ)
