Скачать информацию в формате pdf
Насос SLR-A — это объемный кулачковый (роторный) насос, специально разработанный для перекачивания абразивных продуктов. Он отличается высокой производительностью и надежностью, компактными размерами, наличием съемных соединений и прямоугольным входным патрубком корпуса.
Основное назначение — перекачка оливковой массы:
- Перекачка массы из термомиксера в декантер.
- Перекачка альперухо (твердого побочного продукта оливкового производства) из термомиксера в декантер.
Принцип работы
Насос состоит из двух лепестковых роторов, которые вращаются внутри корпуса, не касаясь друг друга. При вращении пространство между лопастями и корпусом последовательно заполняется продуктом, который вытесняется к нагнетательному патрубку. Точные допуски обеспечивают непрерывный поток и эффективную перекачку.
Конструкция и особенности
- Моноблочная конструкция с эластичной муфтой.
- Корпус и крышки оснащены износостойкими пластинами.
- Лепестковые роторы (кулачки) обработаны для работы с абразивными продуктами и крепятся винтами с шестигранной головкой.
- Съемные соединения: DIN 11851.
- Простота разборки и технического обслуживания.
- Низкие эксплуатационные расходы благодаря износостойким пластинам в местах контакта с продуктом.
- Возможность поворота корпуса и входного/выходного патрубков на 90°.
Технические спецификации
Материалы:
Опора
GG 25
Уплотнения
NBR
Манжеты
FPM
Предельные условия эксплуатации:
Макс. расход
250 т/день
Макс. давление
6 бар
Макс. рабочая температура
100℃
Макс. скорость
190 об/мин
Подбор насоса по производительности декантера
| ДЕКАНТЕР [т/день] | Модель насоса | Соединения [вход/выход] | Мощность [кВт] | Скорость [об/мин] | Поток* [кг/ч] | Давление [бар] |
|---|---|---|---|---|---|---|
60-100 | SLR-A 3-90 | 80 / 80 | 2,2 | 66 | 3 920 | 4 |
| 100-150 | SLR-A 3-90 | 80 / 80 | 4 | 93 | 5 520 | 4 |
| 150-250 | SLR-A 3-90 | 80 / 80 | 5,5 | 148 | 8 750 | 4 |
* Расход зависит от плотности массы и влажности.

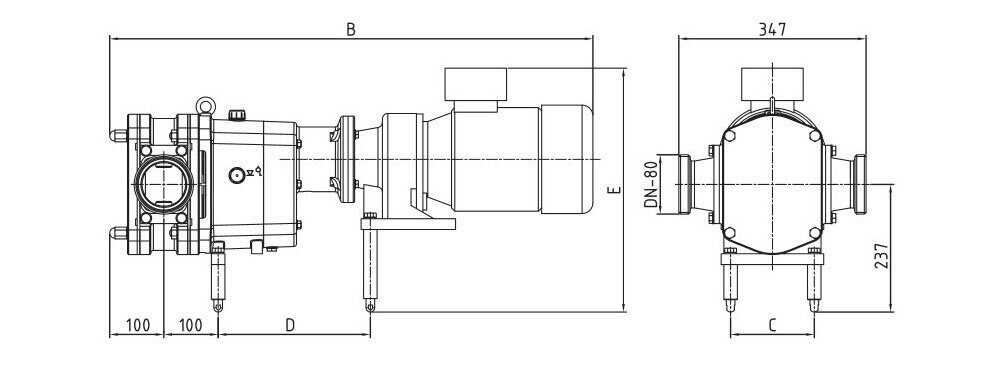

Размеры и вес
| Тип | Мощность [кВт] | Вес* [кг] | B [мм] | C [мм] | D [мм] | E [мм] |
|---|---|---|---|---|---|---|
SLR-A 3-90 | 2,2 | 113 | 900 | 185 | 282 | 455 |
| SLR-A 3-90 | 4 | 120 | 920 | 185 | 282 | 465 |
| SLR-A 3-90 | 5,5 | 155 | 1065 | 175 | 319 | 480 |
* Вес насоса с приводом.
