Применение
Сфера применения винтового насоса Kiber KS очень широка, насос способен эффективно перекачивать продукты различной степени вязкости, а также продукты с мягкими включениями.
Винтовые насосы нашли широкое применение в процессах перекачивания пищевых масел, вина, концентратов и напитков вцелом. Они также используются для перекачки вязких пищевых продуктов.

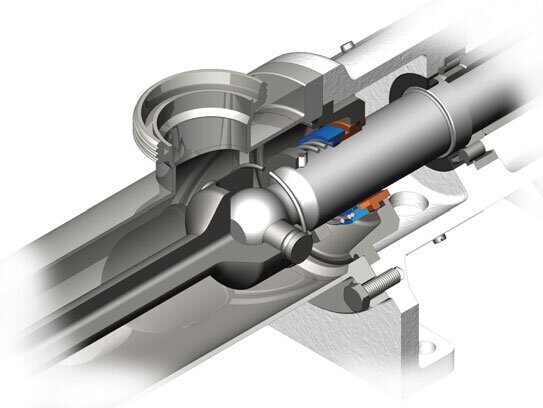

Конструкция и характеристики

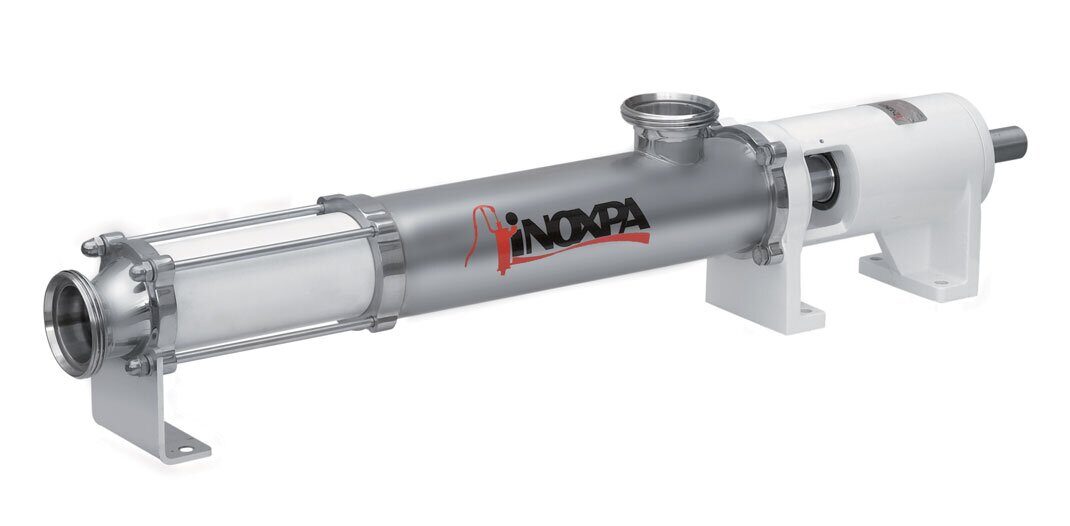

- Насос KS - это винтовой насос санитарного исполнения.
- Конструкция с открытым валом и опорой подшипника.
- Самовсасывающий и реверсивный.
- Открытая передача (санитарное исполнение).
- Эксцентричный выход.
Опции
- Двойное торцевое уплотнение под давлением.
- Промываемое одинарное торцевое уплотнение (Quench).
- Торцевое уплотнение: SiC/SiC.
- Сальниковое уплотнение.
- Статор: белый EPDM и черный NBR.
- Прокладки: EPDM.
- Различные типы присоединений.
- Усиленное карданное соединение с уплотнениями.
- Болтовая фиксация карданного соединения.
- Корпус насоса с рубашкой обогрева.
- Тележка стальная.
- Панель управления.
- Внешний байпас.
- Патрубок для CIP.
- Сертификация ATEX.
Технические спецификации
Материалы
Детали, контактирующие с продуктом
Нержавеющая сталь AISI 316L (1.4404)
Другие детали из нерж.стали
Нержавеющая сталь AISI 304 (1.4301)
Опора фланца
GG-22
Статор
NBR черный (согласно FDA и EC 1935/2004)
Прокладки, контактирующие с продуктом
FPM (согласно FDA и EC 1935/2004)
Одинарное торцевое уплотнение EN 12756 l1k (согласно FDA и EC 1935/2004)
Вращающаяся часть
Silicon carbide (SiC)
Стационарная часть
Carbon (C)
Прокладки
FPM
Обработка поверхности
Внутренняя
зеркальная полировка, Ra < 0,8 μm
Внешняя
Матовая
Присоединения
DIN 11851
CLAMP
SMS
Предельные условия эксплуатации (в зависимости от модели)
Макс.подача
45 м3/ч
Макс.рабочее давление 1 шаг
6 бар
Макс.рабочее давление 2 шага
12 бар
Макс. рабочая температура
85 ºC (в зависимости от материалов)
Макс.скорость
1450 об/мин
