Серия вертикальных винтовых насосов KVB-25 представляет собой бочковые насосы в гигиеничном исполнении. Конструкция насоса была спроектирована для откачивания сред из бочек посредством насосного патрубка, помещённого в ёмкость.
Наиболее важными приложениями данного насоса являются перекачка фруктовых концентратов при производстве напитков, томатного концентрата при производстве кетчупа, перекачки крема, мёда и других сред повышенной вязкости. Насос характеризуется аккуратной перекачкой сред с деликатными включениями.
Принцип работы
Насосный патрубок вводится в бочку или в другую ёмкость, заполненную средой для перекачки. Из-за трения между статором и ротором создаётся вакуум или пониженное давление у всасывающего отверстия, облегчая тем самым вход продукта в насос.
Вращение ротора продвигает вперёд полости между ротором и статором и перемещает продукт к подающему патрубку.
Конструкция и характеристики
- Вертикальный насос.
- Одинарное внутреннее торцевое уплотнение согласно EN 12756 (DIN 24960 L1K).
- Присоединение подающего патрубка BSP 1 ½".
- Обработка поверхности Ra<0,8 μм.
- Диаметр насосного патрубка 54 мм.
- Привод: электродвигатель 1,5 кВт 1000 об/мин.
- Опора насоса.
Технические спецификации
Материалы:
Части, контактирующие со средой:
AISI-316L
Другие части из нержавеющей стали:
AISI-304
Обойма (статор):
чёрный NBR (сертификат FDA)
Уплотнения:
NBR
Торцевое уплотнение (стандарт):
SiC/SiC/FPM
Предельные условия эксплуатации:
Макс. производительность:
1,6 м3/ч
Макс. рабочее давление:
6 бар
Макс. рабочая температура:
90°C
Макс. вязкость:
40.000 мПа.с
Опции
Обойма (статор):
белый NBR и EPDM (белый или чёрный).
Уплотнения:
EPDM (сертификат FDA) и FPM.
Торцевое уплотнение:
SiC/C
Привод:
электродвигатель 900 об/мин
Привод:
мотор-редуктор, вариатор
Присоединения:
Clamp, DIN, SMS, RJT…

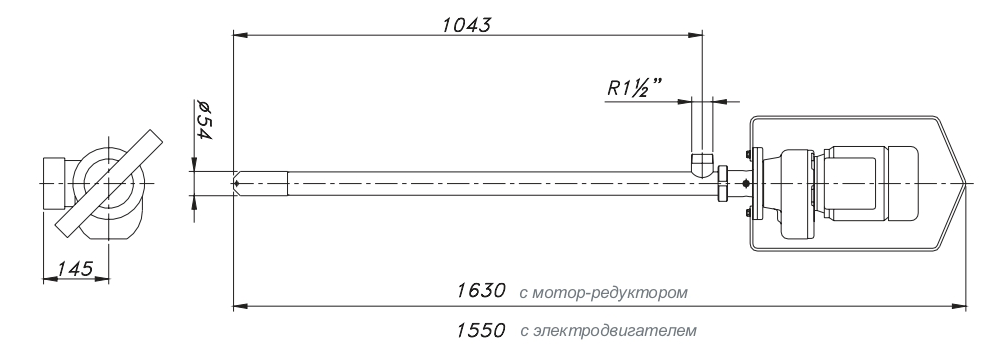

Схема винтового насоса
