Седельные клапаны Inoxpa

лапан INNOVA типа S представляет собой пневматический двухседельный клапан в гигиеническом исполнении, который, посредством камеры утечки, между двумя седлами, при атмосферном давлении, обеспечивает надежное разделение двух продуктов, один из которых обычно является средством для CIP-мойки (моющее средство).

Очистка камеры утечки производится с помощью внешнего соединения для CIP, расположенного в фонаре.

Клапан INNOVA типа M представляет собой отсечной односедельный клапан с широким диапазоном гигиеничных применений.

Конструкция клапана с направлением потока рабочей среды из верхнего корпуса в нижний.

Во избежание гидравлического удара клапан закрывается против потока.

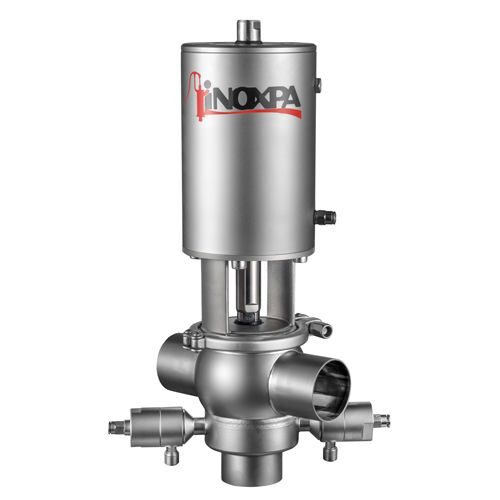

Седельный клапан с детекцией протечки INNOVA типа D представляет собой односедельный отсечной клапан с двумя уплотнениями, между уплотнениями образуется камера утечек, в которой сохраняется атмосферное давление. Данный клапан позволяет управлять потоками двух различных продуктов, один из которых обычно CIP, без риска их смешивания.

Сжатый воздух подаётся одвновременно на привод и на два вспомогательных клапана утечки в целях предотвращения утечки в момент открытия клапана. Клапан открыт - клапаны утечки закрыты / клапан закрыт - клапаны утечки открыты.
Мойка камеры производится через один из клапанов утечек.

Клапан INNOVA F представляет собой отсечной односедельный клапан, разработанный специально для установки на дне емкости в процессах с высокими требованиями к гигиене.

Клапан INNOVA типа N представляет собой отсечной односедельный клапан с широким диапазоном гигиеничных применений.

Гигиеничная конструкция согласно EHEDG.

Прокладка с особым профилем гарантирует надежность при неблагоприятных условиях эксплуатации.
Гигиеничный дизайн прокладки обеспечивает оптимальную очистку.
Пневмопривод одностороннего действия.
Клапан нормально закрытый (NC).
Клапан нормально открытый (NO) простым поворотом пневмопривода.
Демонтаж внутренних деталей простым ослаблением clamp-хомута.
Открытый корпус позволяет проводить визуальную проверку уплотнения штока.
Корпус регулируется на 360º.

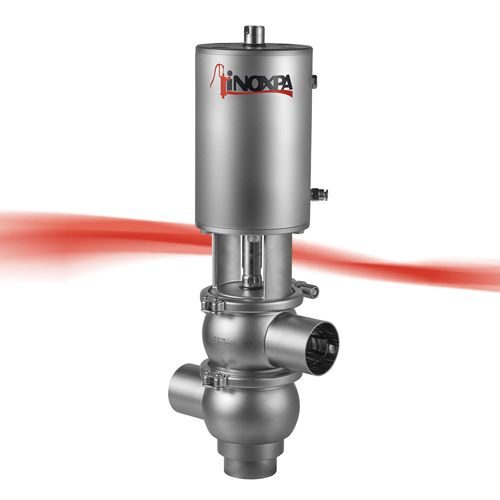

Клапан INNOVA типа К представляет собой распределительный односедельный клапан с широким диапазоном гигиеничных применений.

Гигиеничная конструкция согласно EHEDG.
Прокладка с особым профилем гарантирует надежность при неблагоприятных
условиях эксплуатации.
Гигиеничный дизайн прокладки обеспечивает оптимальную очистку.
Пневмопривод одностороннего действия.
Клапан нормально открытый (NO) простым поворотом пневмопривода.
Демонтаж внутренних деталей простым ослаблением clamp-хомута.
Открытый корпус позволяет проводить визуальную проверку уплотнения штока.
Корпус регулируется на 360º.

Mixproof (Микспруф) – это гигиеничный клапан с двойным уплотнением. Данные клапаны гарантируют разделение жидкостей в точках пересечения трубопроводов, и исключают смешивание продуктов двух происходящих одновременно процессов.

Мойка камеры и детектора происходит посредством системы разбрызгивания "cavity spray". Клапаны Mixproof главным образом используются в манифольдах и устанавливаются на оборудовании в пищевой промышленности, а именно на пивоваренных и молочных заводах.

Клапан Mixproof (Микспруф) представляет собой клапан с двойным уплотнением седла и полностью санитарным исполнением.

Он обеспечивает поступление различных продуктов в два корпуса клапана, между которыми расположена предохранительная камера для предотвращения смешивания продуктов.

Очистка предохранительной камеры и индикатора утечки осуществляется с помощью системы Seat Lift.

Эти клапаны широко применяются для манифольдов (гребенка) в пищевой промышленности, при производстве напитков и молочных продуктов.

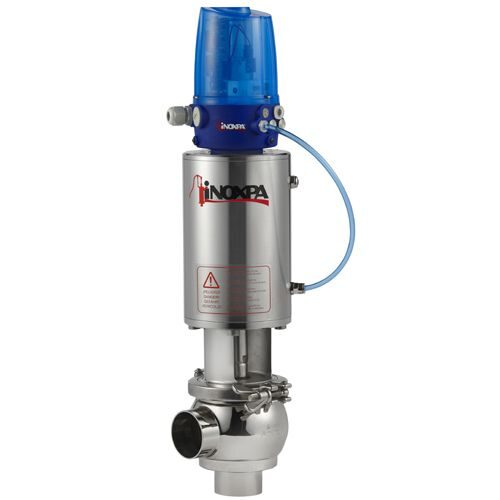

Клапан N/M представляет собой отсечной односедельный клапангигиеничного исполнения с широким диапазоном применения в пищевой и фармацевтической промышленностях.

Серия NLM представляет собой отсечные седельные клапаны с ручным приводом, данные клапаны специально спроектированы для процессов, не требующих автоматизации. Также используется в качестве регулирующего клапана (с параболическим затвором).

Клапан К представляет собой распределительный односедельный клапан гигиеничного исполнения с широким диапазоном применений в пищевой и фармацевтической промышленностях.

The NLS valve is an overflow pneumatically actuated single seat valve designed for the dairy and food-processing industries, beverage production, pharmaceutical and fine chemicals industries. It is widely used as a bypass valve for the positive displacement pumps, it is also used to protect the equipment in case of excessive pressure.

Серия NLS представляет перепускные односедельные клапаны с пневмоприводом, спроектированные специально для фармацевтической промышленности. Клапан широко используется в качестве байпасного клапана для объёмных насосов или в целях предохранения оборудования от избыточного давления.
Клапан нашёл широкое применение в петлях очищенной воды (PW) и воды для инъекций (WFI). Клапан монтируется в конце линии для поддержания давления в конечной части петли. Таким образом, точки использования всегда находятся под давлением. Перепускные клапаны также используются для предотвращения кавитации насосов, создавая противодаление, в момент ускорения, когда давление в конце линии является недостаточным.

Серия NLF представляет собой односедельные клапаны с пневмоприводом, специально спроектированные для монтажа на дне ёмкости в фармацевтической и  пищевой промышленностях, производстве напитков, молочном производстве, и в процессах тонкой химии.

Клапан NLR представляет собой односедельный регулирующий клапанпропорционального пневмопривода, спроектированный для контроля потока в установках фармацевтической, молочной и пищевой промышленностей, а также в производстве напитков и в промышленности тонкой химии.
Клапан широко используется для контроля давления, потока, уровня жидкости в ёмкости и т.д.

Клапан NLR представляет собой односедельный регулирующий клапанпропорционального пневмопривода, спроектированный для контроля потока в установках фармацевтической промышленности. Клапан широко используется для контроля давления, потока, уровня жидкости в ёмкости и т.д.
Обычно клапан применяется в петлях воды для измерения давления датчиком (PID) в случае, если петля не котролируется ни расходомером, ни частотным преобразователем насоса.

Отсечной клапан NLD/NTD с детектором утечки представляет собой односедельный клапан гигиенического исполнения с пневматическим управлением. Он предназначен для обнаружения утечки продукта в случае неисправности уплотнения клапана.

Клапан INNOVA типа G представляет собой регулирующий односедельный пневматический клапан для контроля расхода в гигиенических видах применения. Его основная функция заключается в регулировании расхода и контроле давления и уровня.

Конструкция затвора обеспечивает равномерное регулирование расхода для получения фактора Kv в соответствии с имеющимися потребностями. Этот вид регулирования рекомендуется для установок со значительными колебаниями расхода или дифференциального давления.

Положение контролируется вручную или посредством параметров процесса, через датчик положения привода.
