Применение
Кулачковый моноблочный насос TLS представляет собой объёмный насос санитарного исполнения. Достоинством насоса являются его небольшие размеры, при которых он обеспечивает высокие показатели и максимальную надёжность, что делает его незаменимым в пищевой, молочной и косметической промышленностях. Он предназначен как для перекачки жидкостей повышенной или пониженной вязкости, так и для использования на фильтрации и розливе. Особый дизайн кулачков обеспечивает аккуратную без повреждений перекачку жидкостей с механическими включениями.
Конструкция и характеристики

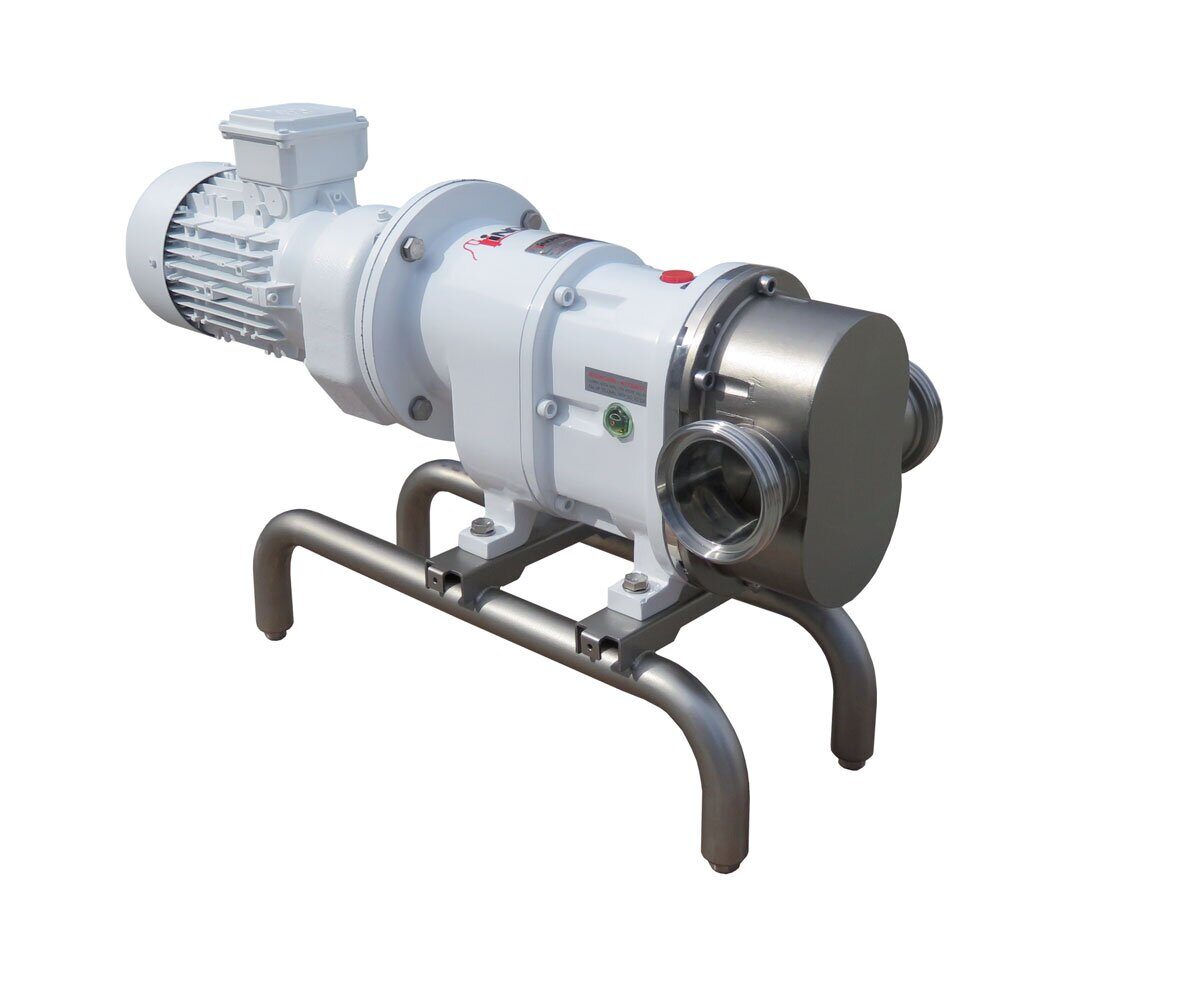

Кулачковый насос TLS в моноблочном исполнении подготовлен для установки на него мотор-редукторов с фланцем B5.
Основу насоса TLS составляют корпус и крышка, изготовленные методом микролитья из нержавеющей стали, и трёхлопастные роторы с присоединением санитарного исполнения. Более того, насос оснащён регулируемыми по высоте опорами гигиеничного исполнения.
Кулачковый насос TLS оснащен внешним сбалансированный торцевым уплотнением C/SiC/EPDM. При необходимости, могут быть использованы другие материалы.
Опции
- Полностью дренируемый корпус.
- Торцевое уплотнение: SiC/SiC, TuC/SiC.
- Манжетное уплотнение.
- Уплотнения: FPM.
- Внешний байпас.
- Двухлопастные роторы.

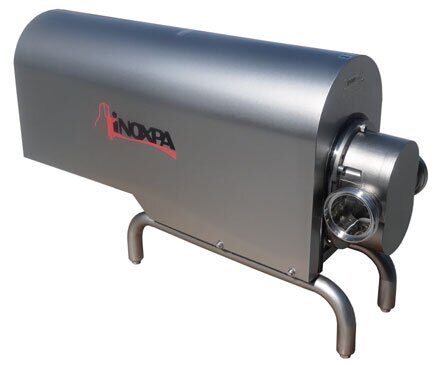

- Кожух привода из нержавеющей стали монтируется без разборки насоса.
- Двигатели: другие напряжения, частоты и защиты.
- Различные типы присоединений.
- Тележка из нержавеющей стали.
- Панель управления из полиэстера или из нержавеющей стали.
Электродвигатель и редуктор
Цилиндрический соосный редуктор с фланцем В5 в соответствии со стандартом IEC и трёхфазный двигатель, 4 полюса=1500/1750 об/мин., классом энергоэффективности в соответствии с директивой ЕС, защитой IP 55 и изоляцией класса F.
3 фазы, 50 Hz, 230 V Δ / 400 V Υ, ≤ 4 kW
3 фазы, 50 Hz, 400 V Δ / 690 V Υ, ≥ 5,5 kW
Технические спецификации
Материалы
Детали, контактирующие с продуктом
Нержавеющая сталь AISI 316L (1.4404)
Другие детали из нерж.стали
Нержавеющая сталь AISI 304L (1.4306)
Опора и фонарь
GG-25
Прокладки, контактирующие с продуктом
EPDM согласно FDA
Торцевое уплотнение
Вращающаяся часть
Silicon carbide (SiC)
Стационарная часть
Carbon (C)
Прокладки
EPDM
Обработка поверхности
Внутренняя
Полированная, Ra < 0,8 μm
Внешняя
Матовая
Присоединения
DIN 11851
CLAMP
SMS
Предельные условия эксплуатации
Номинальное давление
Температура
| TLS | DN | Макс. скорость min-1 | Макс.
давление bar | Объём за обор л/об. |
|---|---|---|---|---|
TLS 1-25 | 25 1" | 950 | 12 | 0,10 |
| TLS 1-40 | 40 1½" | 950 | 7 | 0,14 |
| TLS 2-40 | 40 1½" | 950 | 12 | 0,23 |
| TLS 2-50 | 50 2" | 950 | 7 | 0,30 |
| TLS 3-50 | 50 2" | 720 | 12 | 0,68 |
| TLS 3-80 | 80 3" | 720 | 7 | 0,95 |
