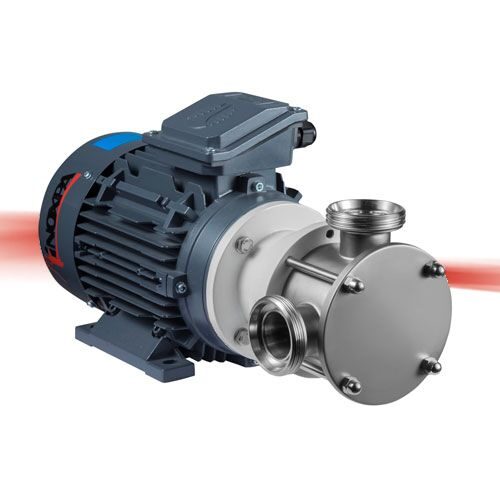

Импеллерный насос RF представляет собой реверсивный насос с гибкой крыльчаткой. Эффект самовсасывания достигается благодаря конструкции насоса, максимальная глубина самовсасывания - 5 метров. Сфера применения насоса RF очень широка, насос способен эффективно перекачивать продукты различной степени вязкости, продукты с включениями, а также газосодержащие продукты.
Импеллерные насосы нашли широкое применение в молочной и пищевой промышленностях, при перекачивании пищевых масел, вина, напитков.
Принцип работы
Благодаря несимметричному сечению корпуса импеллерного насоса, в зоне всасывания увеличивается объём между гибкими крыльями импеллера, создаётся разряжение, и жидкость поступает в корпус насоса.
Вращающееся рабочее колесо перемещает продукт от всасывающего к нагнетательному патрубку. У нагнетательного отверстия из-за несимметричной формы корпуса крылья импеллера сгибаются, объём между ними уменьшается, тем самым вытесняя продукт.
Конструкция и характеристики
- Исполнение моноблочное или с открытым валом.
- Реверсивный и самовсасывающий.
- Корпус изготовлен методом микролитья.
- Бесшпоночное соединение импеллера и вала.
- Внешнее одинарное торцевое уплотнение.
- Лёгок в обслуживании.
Технические спецификации
Материалы:
Детали из нерж. стали, контактирующие с продуктом
AISI 316L (1.4404)
Остальные детали из нерж. стали
AISI 304 (1.4301)
Фонарь и опора подшипника
GG-22
Импеллер
CR (Неопрен)
Прокладки, контактирующие с продуктом
NBR
Торцевое уплотнение:
Вращающаяся часть
Carbon (C)
Стационарная часть
Ceramic (Cer)
Прокладка
NBR
Обработка поверхности:
Внутренняя
Полированная Ra <0,8 μm
Внешняя
Матовая
Присоединения:
1
DIN 11851
2
CLAMP
3
SMS
4
(другие присоединения на заказ)
Предельные условия эксплуатации:
Макс. подача
Макс. рабочее давление *
Макс. рабочая температура
Макс. скорость
1450 об/мин
*в зависимости от модели
| Насос | Подача(1) [м 3/ч] | Пусковой момент(2) [Nm] | Reverse момент(2) [Nm] | Макс.дифференц. давление [бар] Моноблок/Откр.вал | Скорость [об/мин] |
|---|---|---|---|---|---|
RF-02/20 | 1,4 | 4,7 | 7,1 | 3 / 4 | 1450 |
| RF-05/25 | 4 | 7,3 | 13,4 | 2,5 / 4 | 1450 |
| RF-10/40 | 9 | 15,1 | 31,6 | 2,5 / 4 | 1450 |
| RF-20/50 | 20 | 24,4 | 51,6 | 2 / 2 | 1450 |
| RF-30/65 | 28 | 64,3 | 110,5 | - / 4 | 1450 |
(1) Максимальная подача для чистых невязких жидкостей.
(2) Применение частотного преобразователя может вызвать снижение пускового момента двигателя
Двигатель
Трёхфазный двигатель с фланцем B14 и опорой B3, в соответствии со стандартом IEC, 4-полюсный = 1500/1800 об/мин, классом энергоэффективности в соответствии с директивой ЕС, защитой IP 55 и изоляцией класса F.
- 3 фазы, 50 Hz, 230 V Δ / 400 V Υ, ≤ 4 kW
- 3 фазы, 50 Hz, 400 V Δ / 690 V Υ, ≥ 5,5 kW
Опции
- Торцевое уплотнение из SiC/SiC и SiC/C.
- Импеллер из пищевого неопрена (BfR).
- Различные типы присоединений.
- Двигатели с защитой различной степени.
- Двигатели 1000 об/мин.
- Панель управления с 10 м кабеля.
- Тележка из нержавеющей стали
